SVSDPA案例-稀少控制的低空遥感摄影测量精度案例测试数据一：正方形测区天津市郊某地区，地形类型为平地，面积约为6.5平方公里。
测区概况

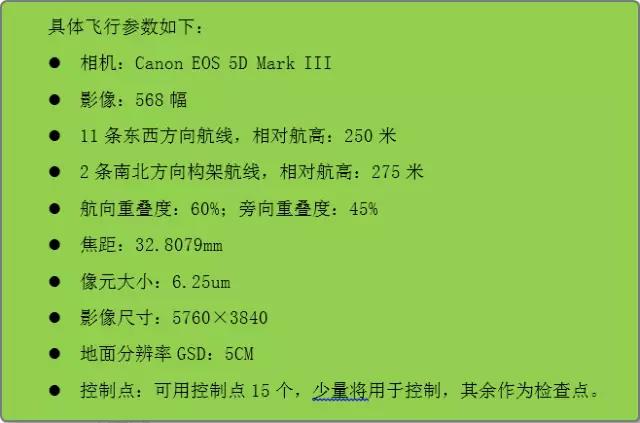

测区飞行参数
空三示意图

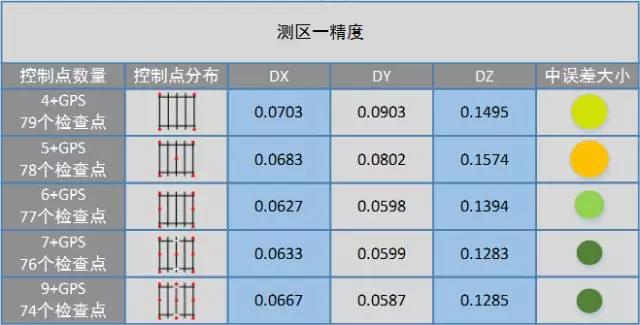

控制点个数及相应精度 4个控制点到9个控制点之间不论是平面还是高程精度变化并不大，特别是到了6个控制点之后，平面在6公分左右，高程在14公分以内。在有高精度GPS的情况下，4-6个控制点就能达到1:500测图精度要求。 测试数据二：正方形测区
空三示意图

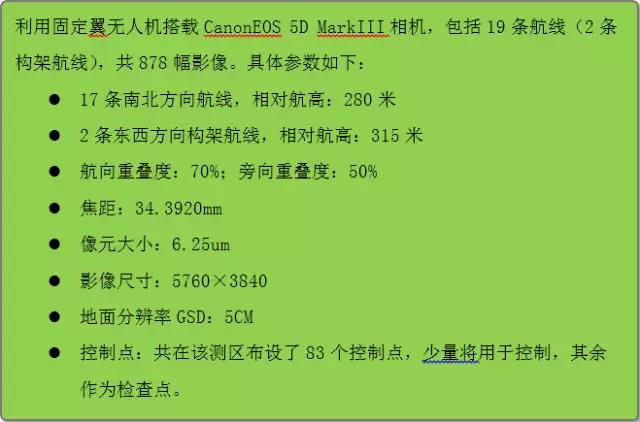

测区飞行参数
控制点个数及相应精度 在有GPS辅助时，空三精度会有明显提高；4个控制点到6个控制点之间不论是平面还是高程精度变化并不大，平面、高程都在10公分以内，满足1:500测图精度要求。 测试数据三：长条形测区
空三示意图
测区飞行参数 控制点个数及相应精度
在有GPS辅助时，空三精度提升明显；5～7个控制点满足1:1000测图精度要求。 测试数据四：长条形测区（华测无人机）
飞行示意图 主要飞行参数如下： l5条常规航线，238张影像 l2条架构航线，45张影像 l测区面积约6平方公里 l4个控制点，3个检查点 实测点位与立体检测的差值
构架航线+边角4个控制点+差分GPS，立体检查精度平面高程都在10cm以下，能满足1:500测图精度。 测试数据五：不规则椭圆测区（天宝无人机）

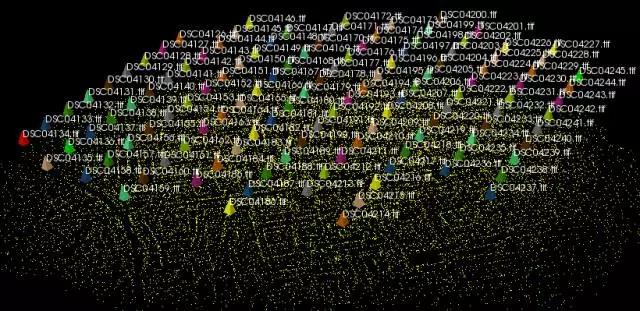

空三示意图

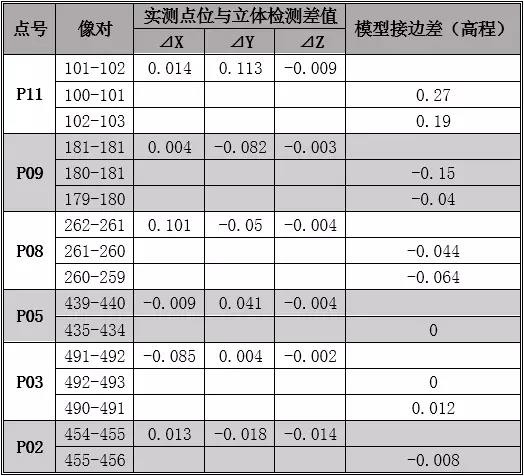

立体检测误差及模型接边差 空三数据成果在立体环境下检测，平面高程精度都在10cm以下，达到1:500DLG航测测图要求。 |
